Elektrická impedance tkání

Z WikiSkript

Elektrická impedance tkání charakterizuje pasivní elektrické vlastnosti organismu a tkání. To znamená, že popisuje chování organismu jako spotřebiče elektrické energie, je-li připojen ke zdroji střídavého elektrického napětí.

Model elektrické impedance[✎ upravit | ☲ editovat zdroj]

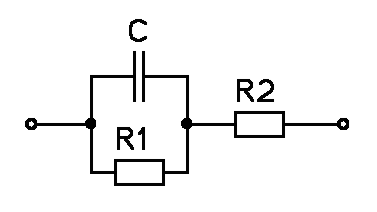

K modelování elektrické impedance tkání lze použít jednoduchý model spočívající v paralelním zapojení rezistoru R1 a kapacitoru C a do série k nim připojeného rezistoru R2:

Model tkane.png

Není příliš obtížné vyjádřit závislost impedanci modelu jako funkci odporu obou rezistorů, kapacity kapacitoru a frekvence přiloženého napětí, výsledný vztah by však vypadal poměrně složitě.

Rozborem úlohy však lze chování impedance v závislosti na frekvenci snadno odhadnout. Pro stejnosměrný proud se chová kapacitor jako rozpojený vodič, takže výsledný model je tvořen pouze sériovým zapojením rezistorů R1 a R2. Pro velmi vysokou frekvenci se bude kapacitor chovat téměř jako zkrat, takže přemostí rezistor R1 a na impedanci se bude podílet pouze rezistor R2. Poněkud méně zřejmé je to, že impedance bude klesat plynule, nikde nebude mít lokální maximum.

Kapacitor C modeluje celkovou kapacitu ve tkáni, zejména kapacitu buněčných membrán. Kapacita buněčných membrán může být značná, plošná kapacita buněčné membrány je 1 μF · cm-2. Na kapacitě se však podílí např. i kapacita plošných vazivových struktur, takže nelze ztotožnit kapacitu v modelu s kapacitou buněčných membrán. Rezistor R1 modeluje elektrickou vodivost tělesných tekutin, především tekutiny extracelulární. Ovšem ani tekutina intracelulární není zcela bez vlivu na hodnotu parametru R1. Rezistor R2 odpovídá především kožnímu odporu, ovšem dílem na něj má vliv i vodivost tělesných tekutin.

Detailnější analýza zohledňuje např. následující jevy:

  • tělesné tekutiny jsou vodičem II. druhu, tedy vodivost není nezávislá na proudové hustotě a na frekvenci
  • polarizace makromolekul probíhá různě při různých frekvencích, tedy permitivita prostředí není nezávislá na frekvenci
  • struktura tkáně je spíše než homogennímu prostředí podobná suspenzi dielektrických kuliček s vodivým jádrem ve vodivém prostředí
  • tkáněmi proudí vodivá krev
  • vodivost buněčných membrán excitabilních buněk se mění podle jejich stavu

Modely sestavené na základně těchto předpokladů jsou však poměrně komplikované, přitom jejich užitečnost není podstatně vyšší než užitečnost výše uvedeného modelu.

Využití elektrické impedance tkáně[✎ upravit | ☲ editovat zdroj]

Bioimpedanční analýza[✎ upravit | ☲ editovat zdroj]

Elektrická impedance tkáně je ovlivněna mimo jiné i složením a uspořádáním tkáně. Znalost o elektrické impedanci tak lze použít ke získání informace o složení těla. Informace o impedanci se tak využívá v následujících případech:

Tomografické systémy[✎ upravit | ☲ editovat zdroj]

Víceméně experimentálně se používají metody, které by po rozmístění velkého počtu elektrod na těle pacienta výpočetně rekonstruovaly rozložení vodivosti jednotlivých segmentů uvnitř těla, tzv. elektroimpedanční tomografie. Metodika naráží na obtíže především ve dvou oblastech. První oblastí obtíží je nutnost používat relativně nízkých proudů, tedy poměrně velká citlivost na rušení. Druhou oblastí obtíží je to, že metody matematické rekonstrukce jsou poměrně náročné, mimo jiné z toho důvodu, že naprosto nelze použít představu nějakého "proudového paprsku". Lze se setkat s následujícími aplikacemi:

  • elektroimpedanční tomografie prsu - nabízena jako alternativa nebo doplněk mammografie
  • elektroimpedanční tomografie hrudníku - včasná detekce edému plic u pacientů na intenzivních lůžkách


Odkazy[✎ upravit | ☲ editovat zdroj]

Reference[✎ upravit | ☲ editovat zdroj]

  • HRAZDIRA, Ivo a Vojtěch MORNSTEIN. Lékařská biofyzika a přístrojová technika. 1. vydání. Brno : Neptun, 2001. 396 s. ISBN 80-902896-1-4.
  • NAVRÁTIL, Leoš a Jozef ROSINA, et al. Lékařská biofyzika. 1. vydání. Manus, 2001 (1. dotisk). 357 s. ISBN 80-902318-5-3.
  • JAFFRIN, M. Y. a H. MOREL. Body fluid volumes measurements by impedance: A review of bioimpedance spectroscopy (BIS) and bioimpedance analysis (BIA) methods. Med Eng Phys. [online]. 2008, vol. 30, no. 10, s. 1257-69, dostupné také z <https://www.ncbi.nlm.nih.gov/pubmed/18676172>. ISSN 1350-4533. 
  • NOWAKOWSKI, A.. Role of IR-Thermal Imaging and Electroimpedance Measurements in Medical Diagnostics. Conf Proc IEEE Eng Med Biol Soc. [online]. 2005, vol. 1, s. 706-9, dostupné také z <https://www.ncbi.nlm.nih.gov/pubmed/17282280>. ISSN 1557-170X. 
